Descarga Atmosférica

En GRUPO GAIA S.A., ofrecemos los pararrayos con dispositivo de cebado (PDC) basan su funcionamiento en las características eléctricas de la formación del rayo. El rayo comienza con un trazador descendente que se propaga en cualquier dirección. Una vez se acerca a los objetos situados sobre el suelo, cualquiera de ellos puede recibir el impacto. Los Pararrayos con Dispositivo de Cebado se caracterizan por emitir el trazador ascendente continuo antes que cualquier otro objeto dentro de su radio de protección. El pararrayos debe ser el punto de impacto controlado de la descarga, de forma que proporcione a la corriente del rayo un camino a tierra sin dañar la estructura.

Las normas UNE 21186 y NFC 17102 definen esta característica mediante el parámetro denominado tiempo de avance en el cebado (Δt): “Ganancia media en el instante de cebado del trazador ascendente de un PDC en comparación con el de una punta de referencia de la misma geometría, obtenidos mediante ensayos”. Este tiempo de avance en el cebado determina el radio de protección del pararrayos. Cuanto mayor sea su anticipación en la formación del trazador ascendente, mayor será la distancia a la que capture el trazador descendente, protegiendo un área mayor.

Los sistemas de captación mediante puntas y mallas consisten en repartir y disipar la corriente de descarga del rayo por un entramado de conductores. Las secciones y materiales deben cumplir con lo establecido en las normas que definen este tipo de sistemas (serie EN 62305).

Los conductores de bajada tienen como objetivo conducir a tierra la corriente de rayo procedente del sistema de captación hasta tierra.

Por último la puesta a tierra, conduce y dispersa la corriente de rayo al terreno. Debe ser adecuada (inferior a 10Ω) de modo que no se produzcan tensiones de paso y contacto.

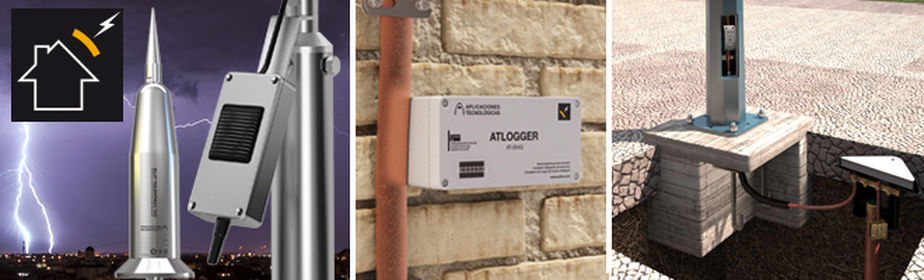

PARARRAYOS CON DISPOSITIVO DE CEBADO
Los Pararrayos con Dispositivo de Cebado (PDC) emiten un trazador ascendente continuo que proporciona al rayo un camino seguro a tierra, protegiendo personas y estructuras dentro de su radio de actuación.
